Premiere réalisation: "Seas small Thor"

C'est ici que vous pouvez parler de vos modifications de matériel et de vos réalisations maison.

Modérateurs : Bush Tucker Man, Eric62, Rico le Montais, rémipaseul

Avatar du membre
xavier
Messages : 161
Enregistré le : lundi 8 juillet 2013 11:15
Âge: 42
Localisation : entre Lyon et Valence

Re: Premiere réalisation: "Seas small Thor"

Message par xavier » mardi 18 février 2014 17:36

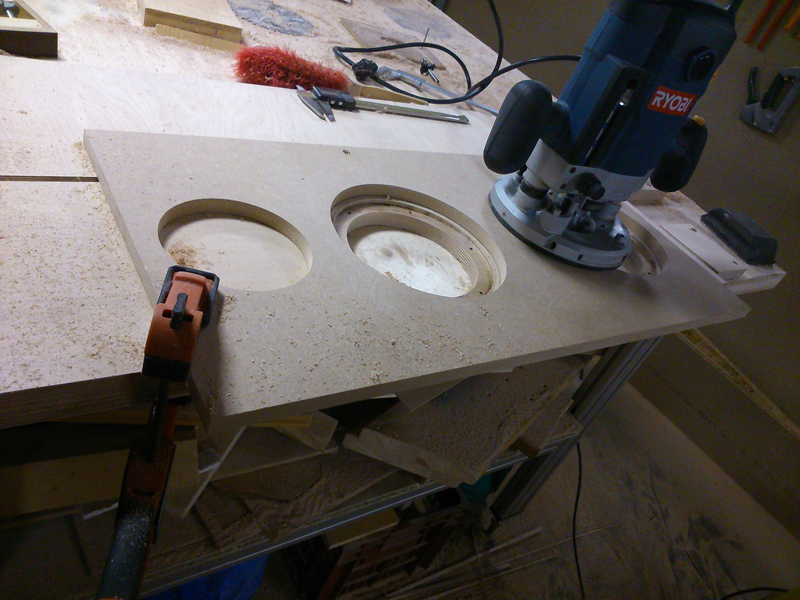

Usinage des épaulements :


Contrôle des profondeurs avec hp


voila le travail :)

Jolida jd100s/ DoublePP-el84/Push Pull 6l6/ Seas Small. Thor. Image

Avatar du membre
Eric62
Administrateur
Messages : 18352
Enregistré le : dimanche 12 février 2006 00:47
Âge: 51
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Premiere réalisation: "Seas small Thor"

Message par Eric62 » mardi 18 février 2014 23:59

Beau travail en tout cas. :bravo: :wink:
Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : rejoignez l'association Ambiance Hifi ou faites-lui un don.

Avatar du membre
xavier
Messages : 161
Enregistré le : lundi 8 juillet 2013 11:15
Âge: 42
Localisation : entre Lyon et Valence

Re: Premiere réalisation: "Seas small Thor"

Message par xavier » mercredi 19 février 2014 06:29

Merci Éric, n'as tu jamais tenté l'aventure ? :)
Jolida jd100s/ DoublePP-el84/Push Pull 6l6/ Seas Small. Thor. Image

Avatar du membre
xavier
Messages : 161
Enregistré le : lundi 8 juillet 2013 11:15
Âge: 42
Localisation : entre Lyon et Valence

Re: Premiere réalisation: "Seas small Thor"

Message par xavier » mercredi 19 février 2014 17:03

Les usinages suivants sont les oreilles dans le passage du tweeter, le logement de l'évent et le logement de la baguette: toujours avec des gabarits réalisés au préalable. J'ai lu dans un autre sujet une discussion sur la défonceuse, c'est effectivement un outil génial mais il ne faut pas imaginer l'utiliser sans gabarit, règle ou autres solution de guidage : ce n'est pas maitrisable. il faut bien souvent une 1/2 heure de préparation ou plus pour 5 mn d'usinage.



le collage des baguettes, on peut voir les inserts que j'ai logés dans un lamage, simplement car j'ai fait une erreur à la commande des vis, il me manquait 5 mm :ange: j'en ai profité pour remplir le lamage de silicone pour l'étanchéité.


affleurage de la baguette


Contrôle avec les hps du bon positionnement des trous de vis, tout est ok :)


Ensuite viendra le perçage de tous les trous de tourillons qui vont entre les faces et la partie déjà assemblée...et ça, c'est chiant!
Jolida jd100s/ DoublePP-el84/Push Pull 6l6/ Seas Small. Thor. Image

Avatar du membre
xavier
Messages : 161
Enregistré le : lundi 8 juillet 2013 11:15
Âge: 42
Localisation : entre Lyon et Valence

Re: Premiere réalisation: "Seas small Thor"

Message par xavier » mercredi 19 février 2014 17:20

Avec ce type d’enceinte, il ne faut vraiment rien oublier avant de refermer les boites car par la suite l’accès par les trous des hps est vraiment réduit par les cloisons internes aussi trouée quelle soient!

Fixation des parties intermédiaires des pieds (je ne parlerais pas de leurs réalisation car se n'est pas faisable chez soi )
Passage des fils, j'ai choisi du leonische 1 mm pour les tweeter et 2.5 pour les graves
Placement de la farce, du dacron, 8g/ litre sur la hauteur de contrevent perpandiculaire aux hps


On est prêt à fermer!! :D


On ferme 8)

Jolida jd100s/ DoublePP-el84/Push Pull 6l6/ Seas Small. Thor. Image

Avatar du membre
xavier
Messages : 161
Enregistré le : lundi 8 juillet 2013 11:15
Âge: 42
Localisation : entre Lyon et Valence

Re: Premiere réalisation: "Seas small Thor"

Message par xavier » mercredi 19 février 2014 17:43

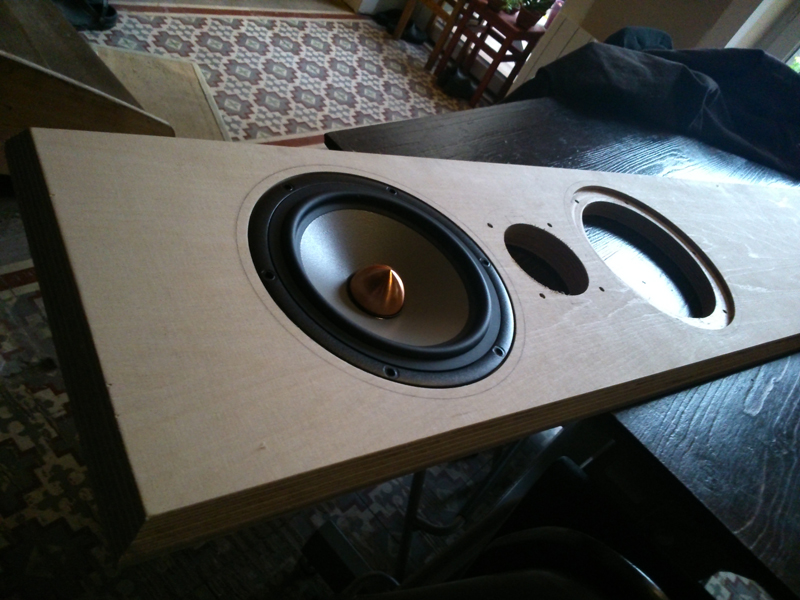

Voila, après ponçage et cire incolore, elles sont prêtes à recevoir leurs filtres :ok:


Reste à les faire :mrgreen:

J'ai choisi des faire des filtres "sacs à dos" ,à l'intérieur c'était difficilement envisageable et je ne voulais pas de boites au sol. J'ai utilisé des plaques de polycarbonate:




Et voici le fixation:


On fini par souder et monter les hps.

Voici le pdf avec les plans cotés et le plans du filtre (il y a les version "short" et "fat" aussi) :arrow:http://chambre2023.free.fr/Revisiting-Thor-291109.pdf


Fin du CR, aujourd'hui elles chantent doucement dans notre salon et se rodent tranquillement :ok: :piano:
Modifié en dernier par xavier le mercredi 19 février 2014 17:47, modifié 1 fois.
Jolida jd100s/ DoublePP-el84/Push Pull 6l6/ Seas Small. Thor. Image

Avatar du membre
xavier
Messages : 161
Enregistré le : lundi 8 juillet 2013 11:15
Âge: 42
Localisation : entre Lyon et Valence

Re: Premiere réalisation: "Seas small Thor"

Message par xavier » mercredi 19 février 2014 17:44

mariofan de triangle a écrit :super boulot :ok:
ce serait bien en effet que tu mettes des photos de la realisation ça donne une meilleure idée du boulot que ça engendre ce genre de passion :ok:
C'est fait :wink:
Jolida jd100s/ DoublePP-el84/Push Pull 6l6/ Seas Small. Thor. Image

Avatar du membre
bible
Club des 2000 et +
Messages : 4506
Enregistré le : lundi 10 novembre 2008 11:09
Âge: 40
Localisation : Puy du Fou

Re: Premiere réalisation: "Seas small Thor"

Message par bible » mercredi 19 février 2014 17:59

Composants du filtre de qualité ;)
Cout pour la paire de filtre ?
dans les Lamm de fond de la Triode

Avatar du membre
Rey51
Club des 2000 et +
Messages : 3822
Enregistré le : mardi 28 avril 2009 18:57
Âge: 56
Localisation : Reims

Re: Premiere réalisation: "Seas small Thor"

Message par Rey51 » mercredi 19 février 2014 19:12

Reportage photo d'aussi belle qualité que la réalisation des enceintes. :bravo:
Avec le schéma je comprends mieux, pour moi c'est un montage en bass reflex avec panneaux internes anti ondes stationnaires. Mais peu importe c'est le résultat à l'écoute qui compte.
Concernant la réalisation des pieds, si tu l'expliques, cela pourrait me donner des idées. ( j'espère qu'il n'y a pas de copyright :roll: )
Et pour les filtres tu as prévu de les enfermer ?
Modifié en dernier par Rey51 le jeudi 20 février 2014 13:14, modifié 1 fois.
AUDIOMAT - TRIANGLE

Avatar du membre
xavier
Messages : 161
Enregistré le : lundi 8 juillet 2013 11:15
Âge: 42
Localisation : entre Lyon et Valence

Re: Premiere réalisation: "Seas small Thor"

Message par xavier » mercredi 19 février 2014 19:30

bible a écrit :Composants du filtre de qualité ;)
Cout pour la paire de filtre ?
Oui, le but était quand même de faire des enceintes de qualité, il faudrait que je recalcule plus précisément, mais je pense qu'il
M'ont coûté environ 500 e , sachant que ne trouvant pas les selfs je les ai commandé au usa, donc 40 e fdp et surtout 60 euros
de frais de douane que je n'imaginais pas :shock:
A la louche le cout est de 1150 euros de hp, 500 de composants, 260 de bois et 250 de divers :wink:
Jolida jd100s/ DoublePP-el84/Push Pull 6l6/ Seas Small. Thor. Image

Avatar du membre
xavier
Messages : 161
Enregistré le : lundi 8 juillet 2013 11:15
Âge: 42
Localisation : entre Lyon et Valence

Re: Premiere réalisation: "Seas small Thor"

Message par xavier » mercredi 19 février 2014 19:37

Rey51 a écrit :Reportage photo d'aussi belle qualité que la réalisation des enceintes. :bravo:
Avec le schéma je comprends mieux, pour moi c'est un montage en bass reflex avec panneaux internes anti ondes stationnaires. Mais peu importe c'est le résultat à l'écoute qui compte.
Concernant la réalisation des pieds, si tu l'explique, cela pourrait me donner des idées. ( j'espère qu'il n'y a pas de copyright :roll: )
Et pour les filtres tu as prévu de les enfermer ?
Merci Rey :)

Pour les pieds il n'y a pas de secret c'est juste de l'aluminium massif et il faut une fraiseuse pour l'usinage :wink:

Je voulais faire une boite mais ça a été la chose de trop a penser, je reconnais. Ça sera pour plus tard. :)
Jolida jd100s/ DoublePP-el84/Push Pull 6l6/ Seas Small. Thor. Image

Avatar du membre
mariofan de triangle
Club des 2000 et +
Messages : 3764
Enregistré le : mardi 28 février 2006 13:12
Âge: 46
Localisation : reims

Re: Premiere réalisation: "Seas small Thor"

Message par mariofan de triangle » mercredi 19 février 2014 20:31

c'est vraiment du beau boulot :ok:
même le filtre est au top, que ce soit en composants ou en intégration, le boulot est super propre, bravo!
Triangle, Audiomat, Marantz... la Musique quoi!

Avatar du membre
Eric62
Administrateur
Messages : 18352
Enregistré le : dimanche 12 février 2006 00:47
Âge: 51
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Premiere réalisation: "Seas small Thor"

Message par Eric62 » mercredi 19 février 2014 23:12

xavier a écrit :Merci Éric, n'as tu jamais tenté l'aventure ? :)
Non mais je le ferais sans doute un jour. Je n'ai pour le moment pas le matériel de menuiserie nécessaire pour réaliser ce genre de travail propre. :wink:
Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : rejoignez l'association Ambiance Hifi ou faites-lui un don.

Avatar du membre
st-ric
Conseiller honoraire
Messages : 3713
Enregistré le : vendredi 29 mai 2009 14:52
Localisation : Nantes

Re: Premiere réalisation: "Seas small Thor"

Message par st-ric » jeudi 20 février 2014 09:08

Chapeau bas xavier, c'est de la belle ouvrage :ok:

i y a de la maitrise :bravo: :bravo:
&Intégré>Monn i 3.3 &CD>Moon cd 3.3 &Magnépan>MG 1.6/QR & Vinyle>bras SME V sur table Hanss T-20, Cellule:MC Dynavector XX-2 MKII, Pré-phono:Jolida JD9, 2caissons SVS SB-1000 ImageSCOOP ICI

Avatar du membre
laconi
Conseiller honoraire
Messages : 15316
Enregistré le : mercredi 9 août 2006 10:36
Âge: 39
Localisation : Pays du Cognac

Re: Premiere réalisation: "Seas small Thor"

Message par laconi » jeudi 20 février 2014 09:18

Superbe boulot !

Je suis vraiment admiratif :bravo:
Hifi : Hyperion HPS 938, McIntosh Mc352, Audio Research SP16, McIntosh MCD7007, Micro Seiki BL91/SME 3009, MPC Audio.

Répondre

Retourner vers « Tweak et DIY »
