[RESOLU] Harman HK670 (T° plus importante sur une carte AMP)

Message par lutilisateurlibre » dimanche 16 juin 2013 10:57

Bonjour a tous, :wink:

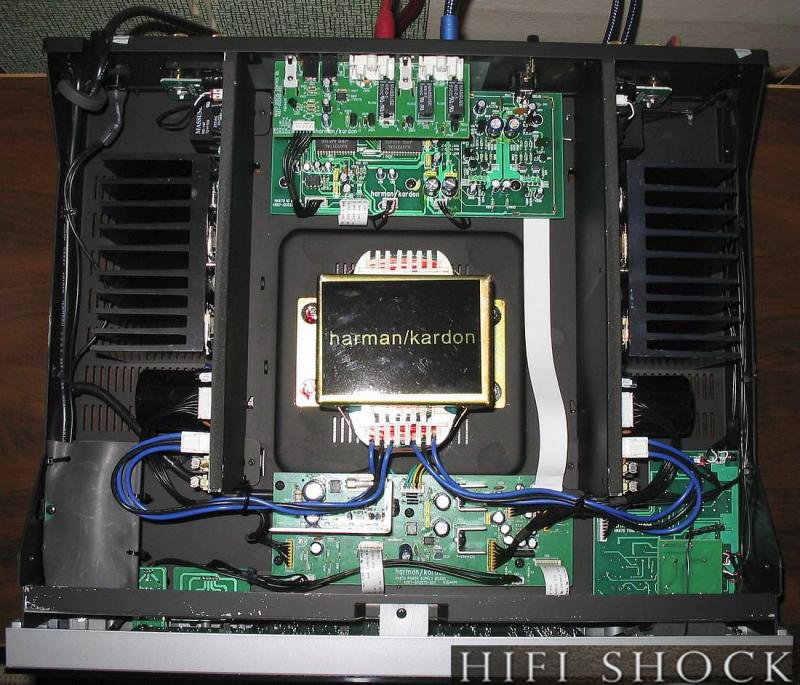

photo du net



Sur un Harman HK670 au repos allumé, sans sollicitation, une des deux cartes Ampli (Droite) est plus (voire très) chaude (le radiateur) que l'autre.
Il n'y a par contre aucun prob au niveau du son.

http://www.fichier-pdf.fr/2013/06/16/ha ... hk670-amp/

:?: Quelles mesures comparatives (avec l'autre carte) et quel composants tester dans un premier temps ?
http://img95.xooimage.com/views/c/8/0/2-3ef7da3.png/


:arrow: Par contre sur une autre doc technique, celle du HK980 est mentionné: (traduction via Google)
Commencez réglage 20 minutes ou plus après la mise sous tension.
Non état ??chargé.
Ajustement au ralenti.
Ajuster VR1 de sorte que la tension continue de TP1 devient 10 mV à + 11mV
:?: Est ce que cette tension mesurée a TP1 (si elle était différente entre les 2 cartes AMP) pourrait expliquer cette chauffe excessive ?

Amicalement,
Modifié en dernier par lutilisateurlibre le lundi 17 juin 2013 18:48, modifié 2 fois.

Avatar du membre
Eric62
Administrateur
Messages : 18498
Enregistré le : dimanche 12 février 2006 00:47
Âge: 52
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Harman HK670 (chaleur plus importante sur une carte AMP)

Message par Eric62 » dimanche 16 juin 2013 11:25

Ce que tu peux faire, c'est mesurer la tension sur la carte qui ne chauffe pas et ajuster à cette valeur celle qui chauffe anormalement, c'est certainement le courant de repos qui est trop élevé. J'ai eu ce cas sur le caisson de basse que j'ai acheté dernièrement et qui chauffait aussi au repos. :wink:

PS : je n'ai pas réussi à télécharger la doc pdf, le lien renvoie vers une page où il est demandé de télécharger un exécutable. :roll:
Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : Faites un don à Ambiance Hifi.

Avatar du membre
lutilisateurlibre
Messages : 426
Enregistré le : lundi 6 août 2007 18:53

Re: Harman HK670 (chaleur plus importante sur une carte AMP)

Message par lutilisateurlibre » dimanche 16 juin 2013 12:22

Merci Eric, comme toujours pour ta réactivité :wink:

J'ai changé d’hébergeur pour la doc technique

Je trouve 0.0v sur la carte "froide" 0.1v sur l'autre. Y a déjà une différence. Mais hors de question de modifier le réglage de VR1 faute a une lecture non précise.
Faut que j'emprunte dans la semaine au taf un multi plus précis. Ma simple multi-pince ne l'est pas assez en calibre.

Après avoir démonté la carte AMP de son support métallique pour visualiser le circuit, je ne sens pas (au toucher du doigt) un composant (transistor, résistance..) plus chaud l'un que l'autre, mais une montée régulière et progressive de tout l'ensemble en T°

Je serais bien content que ça ne soit simplement qu'un réglage a faire de VR1
Modifié en dernier par lutilisateurlibre le dimanche 16 juin 2013 14:14, modifié 1 fois.

Avatar du membre
Eric62
Administrateur
Messages : 18498
Enregistré le : dimanche 12 février 2006 00:47
Âge: 52
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Harman HK670 (chaleur plus importante sur une carte AMP)

Message par Eric62 » dimanche 16 juin 2013 13:13

Fichier pdf consultable sans problème maintenant. :ok:

Pour mesurer les 0.11mV, il te faut en effet un multimètre plus précis.

Tu peux aussi mesurer la tension à vide correspondant au courant de repos directement entre Base et Émetteur des deux transistors de puissance 2SC5242 et 2SA1962, la tension devrait être autour de +0,5V/0,7V sur le 2SC5242 et une valeur voisine mais négative sur le 2SA1962.

Image Image
Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : Faites un don à Ambiance Hifi.

Avatar du membre
lutilisateurlibre
Messages : 426
Enregistré le : lundi 6 août 2007 18:53

Re: Harman HK670 (chaleur plus importante sur une carte AMP)

Message par lutilisateurlibre » dimanche 16 juin 2013 14:22

Cette mesure a vide je la fait comme j'ai pu lire sur le net l'ampli éteint, position test diode sur le multi ? C'est bien ça Eric ou je me trompe ?

Avatar du membre
Eric62
Administrateur
Messages : 18498
Enregistré le : dimanche 12 février 2006 00:47
Âge: 52
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Harman HK670 (chaleur plus importante sur une carte AMP)

Message par Eric62 » dimanche 16 juin 2013 17:10

Non, ampli allumé mais pas de signal en entrée en faisant bien attention de ne pas faire de court-circuit lors des mesures. :wink:
Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : Faites un don à Ambiance Hifi.

Avatar du membre
lutilisateurlibre
Messages : 426
Enregistré le : lundi 6 août 2007 18:53

Re: Harman HK670 (chaleur plus importante sur une carte AMP)

Message par lutilisateurlibre » lundi 17 juin 2013 12:06

Bon c'est encourageant Eric,

Il y a bien une différence de tension de repos entre les 2 cartes AMP

Carte AMP G (froide) : 4mV
Carte AMP D (chaude) +de 80mV :shock:

J'ai redescendu la valeur en dessous de 10mV et après un petit moment le rad s'est mis a refroidir :)

Maintenant le réglage des 10 mV se destinait au HK 980 (qui a peu prés la même architecture de carte AMP) (page 6 du pdf ci dessous)
http://www.fichier-pdf.fr/2013/06/17/ha ... 0-230-amp/

Qu'implique un réglage trop bas (4mV) et penses tu Eric je peux appliquer les réglages du HK980 ? Perso je pense que oui puisque se sont les même transistors mais j'attends quand même ton avis.

Avatar du membre
Eric62
Administrateur
Messages : 18498
Enregistré le : dimanche 12 février 2006 00:47
Âge: 52
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: Harman HK670 (chaleur plus importante sur une carte AMP)

Message par Eric62 » lundi 17 juin 2013 12:36

La tension de repos permet de se rapprocher du seuil de fonctionnement des transistors de puissance. Si elle est trop basse, une partie du signal va servir à passer au dessus de ce seuil. Une valeur trop forte fait que le transistor travaille en permanence d'où la chauffe.
Tu peux essayer de mettre la même valeur que sur le HK980 pour voir ce que ça donne, les transitors de puissance étant les mêmes sur les deux amplis. :wink:
Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : Faites un don à Ambiance Hifi.

Avatar du membre
lutilisateurlibre
Messages : 426
Enregistré le : lundi 6 août 2007 18:53

Re: Harman HK670 (chaleur plus importante sur une carte AMP)

Message par lutilisateurlibre » lundi 17 juin 2013 18:46

Bon peaufinage ce soir avant le repas des réglages des potars VR1 G et D après une bonne heure de mise en chauffe de l'ampli.
Réglage précis a 10mV pour les 2 carte AMP.
Test audio concluant, T°au repos inexistante.
Du coup remontage dans la foulé.

Bref.... satisfait je suis :D

Merci Eric pour pour ton aide :tchin:

Avatar du membre
Eric62
Administrateur
Messages : 18498
Enregistré le : dimanche 12 février 2006 00:47
Âge: 52
Localisation : Sud de Lille au nord du Pas-de-Calais

Re: [RESOLU] Harman HK670 (T° plus importante sur une carte

Message par Eric62 » lundi 17 juin 2013 23:02

Super. 8) :wink:
Nous savons tous les deux que le monde sommeille par manque d'imprudence - Brel (Jojo)
Pour soutenir le forum : Faites un don à Ambiance Hifi.

Avatar du membre
Michel68
Conseiller honoraire
Messages : 4548
Enregistré le : lundi 30 janvier 2006 14:44
Âge: 73
Localisation : Le Sud du Front de l'Est

Re: [RESOLU] Harman HK670 (T° plus importante sur une carte

Message par Michel68 » mardi 18 juin 2013 06:40

Cool,
Heureusement qu'on a un Géotrouvetout sur Ambiance :lol: :lol:
